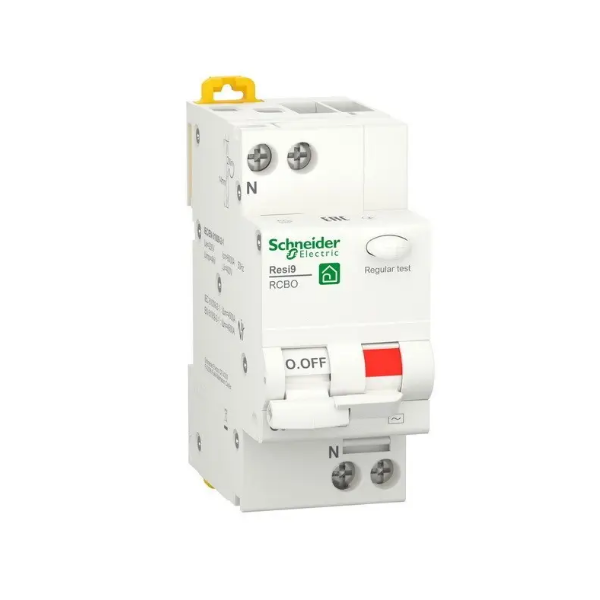

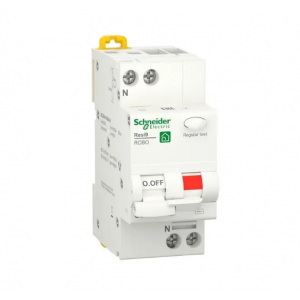

Диференційний автомат Schneider Electric Resi9 6kA 1P+N 32A C 30mA АC

Огляд Диференційний автомат Schneider Electric Resi9 6kA 1P+N 32A C 30mA АC

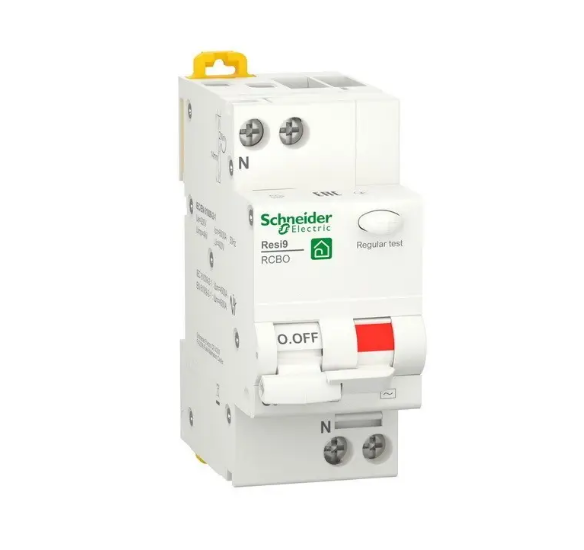

Автоматичний вимикач диференційного струму АВДС 1P+N 32А C 6kA 30мА тип AC Schneider Electric Resi9 R9D25632 - пристрій, у корпусі якого поєднуються функції: автоматичного вимикача (АВ) з електронним ПЗВ (УЗО) типу АС. При виявленні автоматичним вимикачем, на ділянці мережі, що захищається струму витоку (пошкодження) на землю або надструмів (струму перевантаження або короткого замикання) виконується спрацьовування, яке і відключає електромережу, що захищається. Пристрій має: Важіль управління, і індикатори наявності напруги ВКЛ / ВИКЛ; замикаючий монтаж; установку на DIN-рейку.

АВДС забезпечує захист:

1. Від струмів короткого замикання;
2. Проведення від струмів перевантаження;
3. Людей від ураження електричним струмом при прямому дотику (≤ 30 мА) або (теж саме, для вологих приміщень ≤ 10 мА);
4. Від пожежі через тривале замикання струму на землю.

• Даний апарат має клас захисту витоку струму на землю типу АС. Використовується для усіх видів електричних ланцюгів, крім споживачів на імпульсних блоках живлення. Наприклад, електричні розетки, побутові електроприлади, фени, телевізори, лампи (без світлорегулятора), електричні обігрівачі, водонагрівачі. Для електронних же пристроїв класу I, тобто на всю решту техніки, з електронними компонентами, обов'язково необхідно встановлювати ПЗВ типу "А": Наприклад, для електронної чутливої техніки, що працює на змінному, а не постійному струмі; В установках з електронними випрямлячами або регуляторами швидкості (пральна машина), інтенсивності освітлення.
• Цей вимикач з часо-струмовою характеристикою С, як правило, встановлюють у побутових мережах, у ролі вступних пристроїв, для захисту загальної мережі. У них значення перевищення прохідного через розчеплювач струму у 5 разів вище номінального значення (тобто тепловий разчеплювач спрацьовує у разі перевищення номіналу у 5 разів через 1,5 сек. Стійкість до перевантажень С класу вище ніж у класів А (перевищення на 30% від номіналу) і В (300%), які підходять для навантажень, у яких відсутній пускові струми або вони мінімальні.
