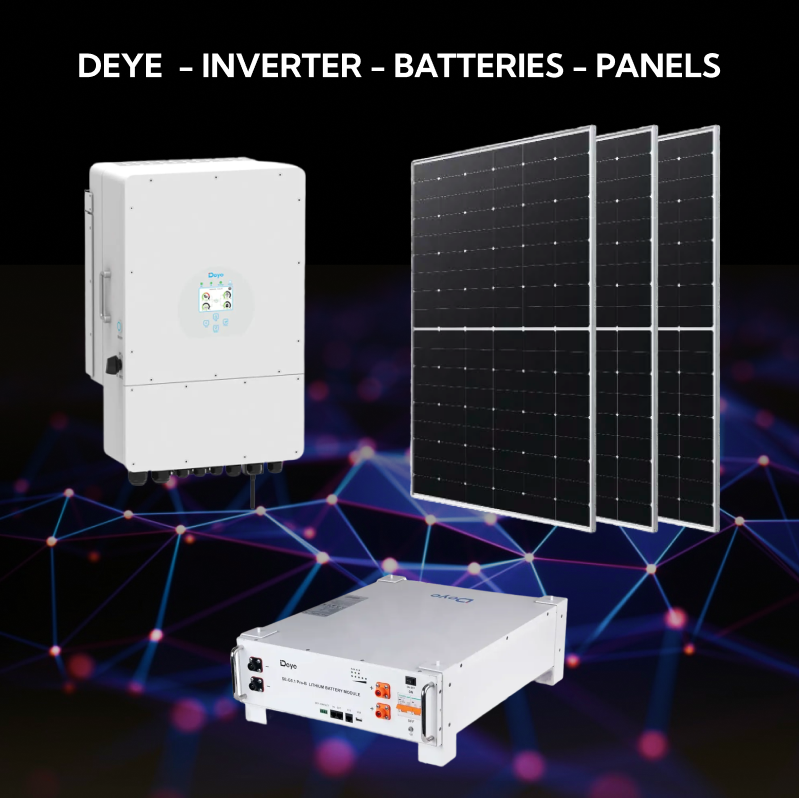

Огляд Гібридна сонячна електростанція 6 кВт Deye 3 фази

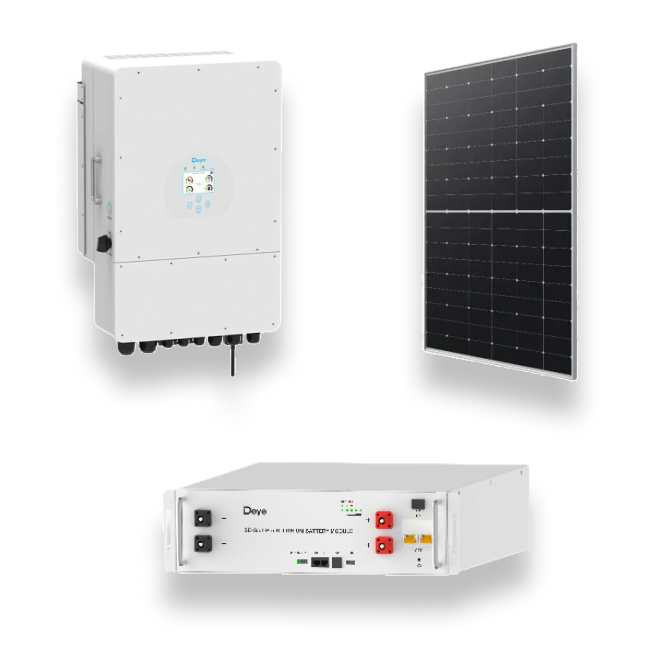

Склад комплекта:

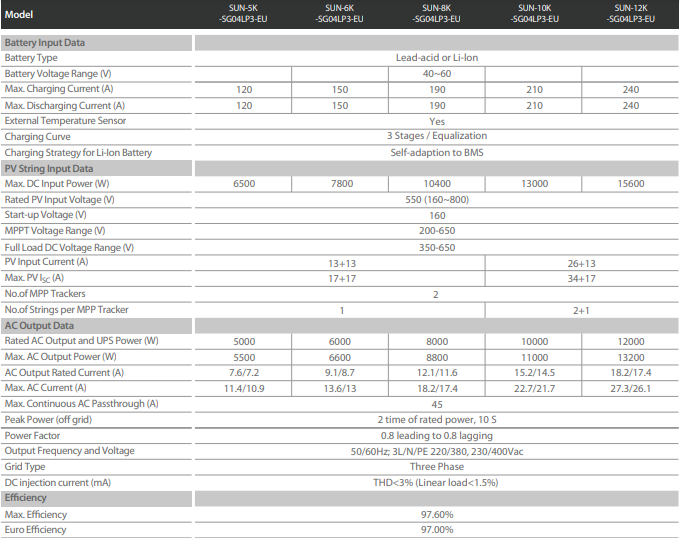

 - Інвертор Deye SUN-6K-SG04LP3-EU
 - Акумулятор Deye SE-G5.1 Pro-B
 - Сонячні панелі (16 шт)
 - кріплення інвертора та акумулятора
 - оцинкована система кріплень для сонячних панелей
 - стандартизована щитова група захисту під сонячну електростанцію
 - Пусконалагоджувальні, монтажні та електротехнічні роботи

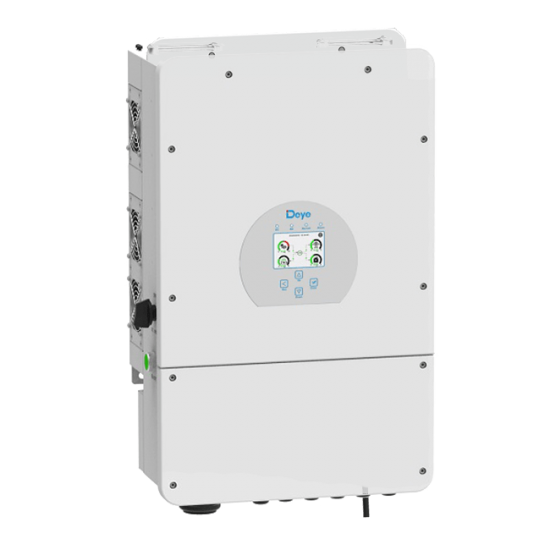

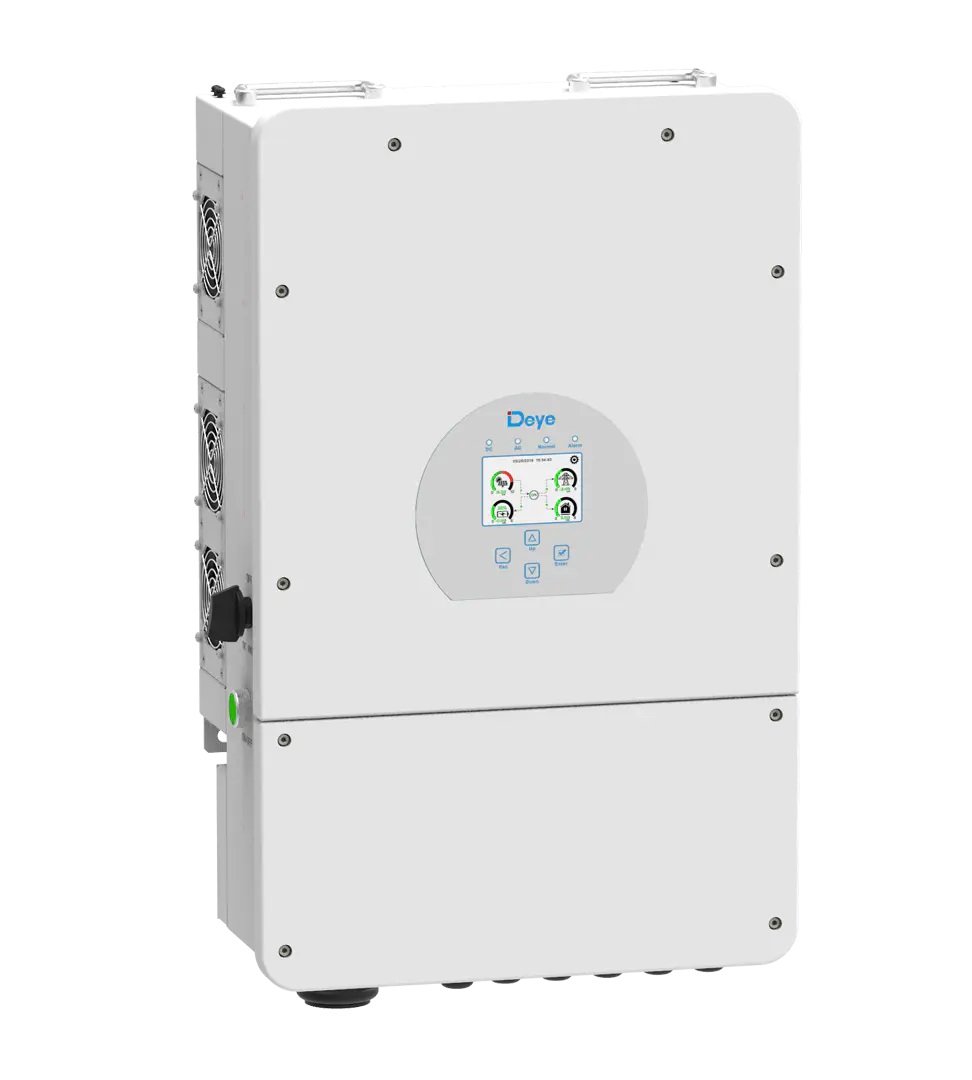

Інвертор

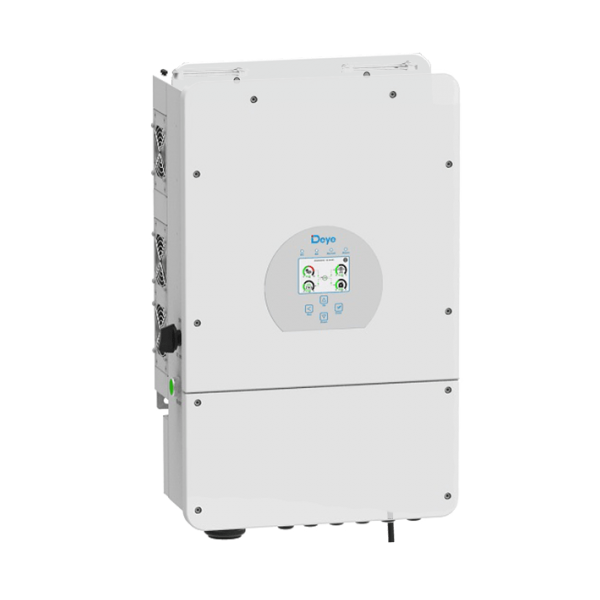

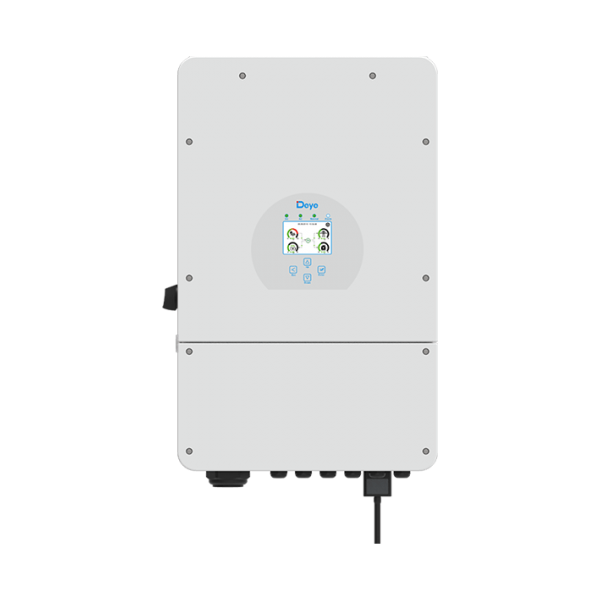

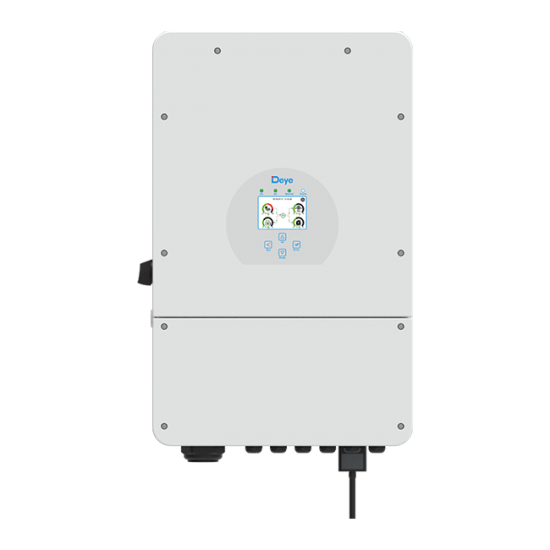

Гібридний сонячний інвертор Deye SUN-6K-SG03LP1-EU WiFi  (6кВт, 1 фаза, 2 MPPT)

Гібридний мережевий інвертор 6кВт резервної потужності з гнучким функціоналом з усіх доступних в Україні інверторів. На цьому інверторі можна втілити в життя найсміливіші ідеї щодо будівництва автономної та незалежної від держави електроживлення системи. Гнучка багатофункціональна система перетворення сонячної енергії, акумулювання, поєднання різних джерел енергії. Deye SUN-6K-SG03LP1-EU WiFi вміє об'єднувати енергію міської мережі, сонця, акумулятора та четвертого джерела, яке ви самі собі можете вибрати. Родзинка Deye SUN-6K-SG03LP1-EU WiFi у його додатковому програмованому каналі, який може бути входом або виходом.

Робота із зовнішньою мережею.

Deye SUN-6K-SG03LP1-EU WiFi – це мережевий гібрид, частина його працює як мережевий інвертор, основне завдання якого сонячну енергію перетворювати на змінний струм 220В 50Гц. Потужність інвертора генерації в мережу 6000Вт. Інвертор може працювати у системі "Зелений тариф" або для компенсації власного споживання будинку. Наприклад, у Вас оформлений ЗТ, тоді інвертор всю доступну від сонця енергію направлятиме на потреби будинку, зарядку акумулятора, а надлишки відправляти у зовнішню мережу. Якщо у Вас немає можливості або бажання оформляти ЗТ, то активувавши заборону на продаж надлишків, інвертор Deye генеруватиме стільки сонячної енергії, скільки потрібно для покриття потреб споживачів. Як після інвертора так і до інвертора в зоні дії трансформатора струму,

Deye має три основні варіанти генерації сонячної енергії та можливість обмеження обсягу генерації, а також вибір пріоритету використання сонячної генерації.

Робота з акумулятором.

Deye SUN-6K-SG03LP1-EU WiFi дозволяє підключати до себе акумулятори як свинцево-кислотні, так і літієві. Напруга акумулятора має бути в діапазоні 40-60В. Акумулятор може мати порт синхронізації CAN або RS485, тоді інвертор дізнається акумулятор і отримуватиме дані про ємність, залишок заряду, необхідний струм заряджання, температуру. Якщо акумулятор не підтримує функцію синхронізації з інвертором, можна вручну встановити всі параметри. Параметри задаються як у вимірювальних величинах, і у відсотковому відношенні. Є можливість вказати струм розряду для обмеження експлуатаційних параметрів акумулятора, вибрати джерело заряду, для кожного джерела вибрати свій індивідуальний режим, дати сигнал на зовнішні пристрої, встановити добові режими зарядки.

Робота з додаткового силового порту.

Гібрид Deye SUN-6K-SG03LP1-EU WiFi має відмінну рису від аналогічних інверторів, у ньому вбудований додатковий силовий порт. Чому порт? Справа в тому, що виробником закладена функціональність даного порту, він може бути як входом, так і виходом. І має три варіанти використання:

Режим генератора – в такому режимі, до порту підключається генератор, він може керуватися інвертором, запускатися коли це потрібно інвертору в автоматичному режимі, для цього потрібно мати тільки генератор з автоматикою, а інвертор видає сигнал на дозвіл роботи генератора. У налаштуваннях інвертора Ви можете встановити потужність генератора, яку можна брати з нього, а також максимальний час роботи генератора, час відпочинку генератора. І окремо для цього входу вказати струми заряджання акумулятора.

Режим смарт-навантаження – в даному режимі вхід стане виходом, і за наявності надлишкової енергії, що не використовується, інвертор буде відправляти потужність в навантаження. Навантаженням може бути наприклад бойлер. А в налаштуваннях можна вказати діапазон розряджання акумулятора для даного режиму скидання надлишків енергії.

Режим мікроінвертора - не вистачає основного сонячного поля? Підключіть на цей вхід ще поле, хоч на мережному інверторі, хоч на мікроінверторах.

Робота із сонячними панелями.

Цей інвертор Deye SUN-6K-SG03LP1-EU WiFi має можливість підключення двох сонячних полів зі струмом до 13А. Діапазон роботи контролера MPPT становить 125-425В, стартує інвертор на 150В, а верхня межа напруги поля 500В. В ідеальному для інвертора випадку сонячні панелі слід підбирати з розрахунку номінальної напруги МРРТ 370В. У паспорті вказано максимальну потужність сумарно 6600Вт, але за електричними параметрами МРРТ може бути і більше на сучасних панелях до 3500Вт на один МРРТ.

Сервісні функції, виконання та інші моменти.

Інвертор має РКІ дисплей із сенсорним керуванням, через дисплей виконуються всі налаштування, керування, встановлення конфігурації. Також у комплекті постачання WiFi модуль для підключення до хмарного сервісу моніторингу на базі SOLARMAN. Моніторинг дозволяє стежити за роботою системи, переглядати графіки за весь час експлуатації та практично за всіма електричними параметрами інвертора. Також статистика генерації, що виробляється сонцем, відданої споживачеві та в мережу доступна на базовому РК-дисплеї.

Фізично установка інвертора доступна на вулиці, оскільки ступінь захисту інвертора IP65. Охолодження інвертора примусове, трьома кулерами з електронним керуванням оборотів.

Стандартна заводська гарантія інвертора Deye SUN-6K-SG03LP1-EU WiFi складає 60 місяців. Покривається виробником через авторизованих представників на території України.

Особливості:

• Два MPPT контролери сумарною потужністю 7800Вт
• Дружній інтерфейс
• Сумісний з літій-іонним акумулятором та свинцево-кислотним акумулятором
• Підтримується моніторинг веб-браузера та мобільних додатків
• Ступінь використання всередині та зовні приміщень
• Автоматичне перемикання з режиму мережі в автономне протягом 5 мсек.
• Функція нульового експорту, швидка реакція протягом 200 мс у режимі нульового експорту
• Максимум 16 пристроїв можуть бути підключені паралельно збільшення потужності системи
• Модернізація існуючої сонячної системи у систему зберігання енергії
• Співвідношення постійного та змінного струму до 1,3 повністю підходить для двосторонніх модульних фотоелектричних модулів.
• Власне споживання з мережі 20Вт.
• Робота в "Зеленому Тарифі" так і всередині мережі. обмеження потужності паливної електростанції
• Паралельне включення 3 інверторів
• Трифазне включення 3 інверторів
• Трансформатор струму для обмеження генерації у мережу в комплекті постачання
• WiFi моніторинг у комплекті постачання
• Сенсорний РК-дисплей
• Робота з літієвими акумуляторами за CAN, RS485 протоколом та на ручних налаштуваннях, а також підтримка свинцево-кислотних акумуляторів
• Робота без акумулятора як мережевого інвертора
• Встановлення добових режимів роботи





Акумулятор



SE-G5.1 Pro-B – це інноваційна система зберігання енергії, яка використовує вдосконалену літій-залізо-фосфатну (LiFePO4) батарею. Ця технологія призначена для використання в домашніх і комерційних системах зберігання енергії, надаючи безпечне, довговічне та екологічно чисте рішення для зберігання електроенергії.

Однією з ключових переваг SE-G5.1 Pro-B є використання безпечних та тривалих літієвих акумуляторів, що робить його ефективним рішенням для зберігання енергії. З батареєю ємністю 100 А-год і номінальною енергією 5,12 кВт-год, систему можна гнучко масштабувати до 327 кВт-год, паралельно підключаючи до 64 модулів батарей. Ця модульна архітектура спрощує розширення ємності на місці та робить систему вкрай гнучкою.

Основні характеристики включають тривалий термін служби понад 10 років, здатність до глибокого розряду на рівні 90%, що робить його ідеальним для ефективного збору сонячної енергії. Робочий температурний діапазон від -20°C до 55°C  розширює можливості використання, а клас захисту IP20 дозволяє безпечно використовувати систему всередині приміщень. Вбудована система керування літієвими батареями оптимізує продуктивність і захищає від можливих зловживань.

Інтелектуальні функції, такі як автоматичне створення мережі між модулями, моніторинг через WiFi/USB і оновлення прошивки, роблять розгортання та обслуговування системи максимально зручними. Підтримка віддаленого моніторингу дозволяє вам контролювати систему з будь-якого місця.

SE-G5.1 Pro-B відповідає найвищим стандартам безпеки та якості і має 10-річний строк експлуатації, що гарантує надійне та стабільне використання сонячної енергії для дому та бізнесу. Ця система зберігання енергії вирішує завдання власного споживання електроенергії, надаючи ефективне та сталий спосіб використання сонячних ресурсів.



Панелі



Компанія Longi Solar випустила абсолютно нову серію фотомодулів і представила технологію комірок «гібридного пасивного зворотного контакту». Нова серія Hi-MO з спочатку працюватиме в чотирьох різних форматах, головним чином націлених на дахові сонячні електростанції.

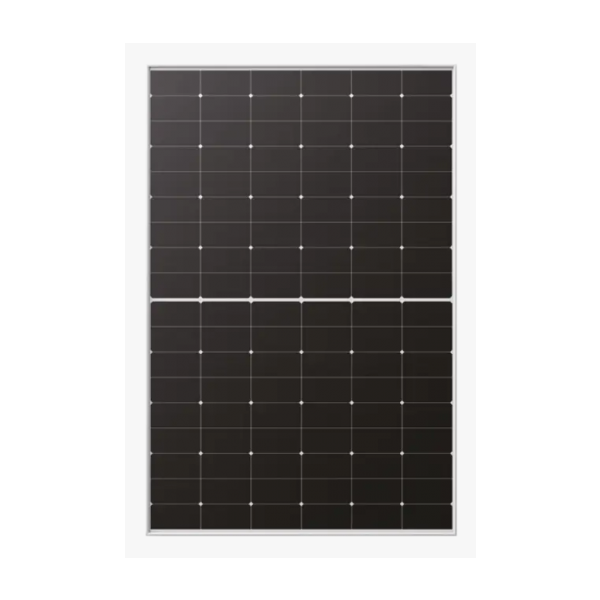

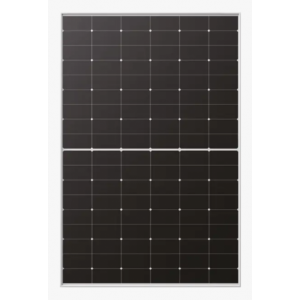

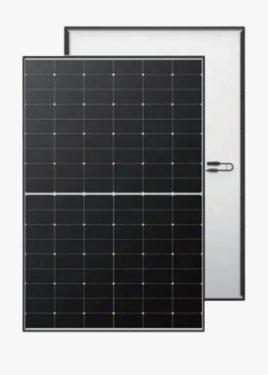

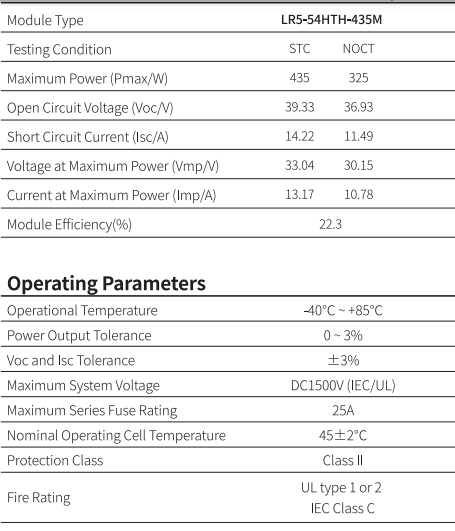

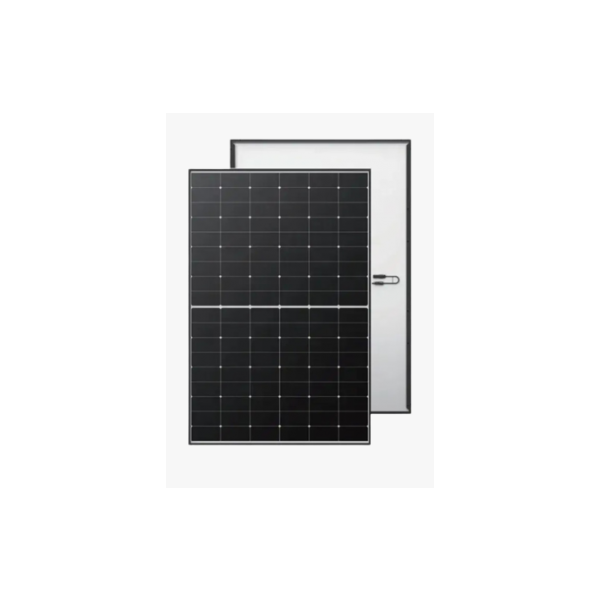

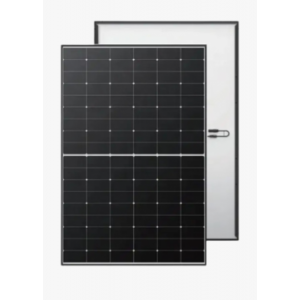

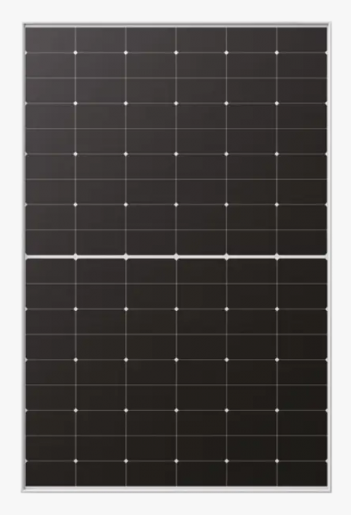

Монокристалічна сонячна панель LR5-54HTH-435M застосовується в системах мережевих, гібридних чи автономних сонячних електростанцій. Фотомодуль має потужність 435Вт. Коефіцієнт корисної дії сонячної панелі є дуже високим і складає 22,30%, в парі з інвертором, дозволяє її ефективно використовувати для отримання прибутку за «зеленим тарифом» або автономного енергозабезпечення.

При створенні моделі використані найкращі матеріали та компоненти ринку фотовольтаїки. 108 якісних кремнієвих елементів закріплені в рамі з композитного сплаву, товщиною 30мм, у 18 рядів. Перетворюючи енергію сонця на постійний електричний струм з максимальною напругою 33,04В та силою 13,17А, вони мають низький рівень нагрівання, збільшуючи таким чином продуктивність кожного елементу. Поверхня панелі надійно захищена 3,2-міліметровим загартованим склом.

Сонячна батарея пройшла випробування градом розміром 25мм про швидкості вітру 23м/c. Конструкція здатна витримувати снігове навантаження до 5200Па та вітрове навантаження до 2400Па. Стійка до впливу солоної вологи, аміаку та пилу, що підтверджено незалежним тестуванням.

Клас захисту приладу ІР68 означає, що він повністю захищений від проникнення пилу та витримує короткочасне занурення у воду на глибину до 1-го метра. Випадковий контакт електричних елементів з людиною виключається.

Модель сертифікована за системами управління ISO 9001:2008, ISO 14001:2004. Відповідність галузевим стандартам ІЕ61215, ІЕ61730 забезпечує високу якість та безпечність обладнання. Незалежне підтвердження відповідності здійснила компанія TUV Rheinland.

Пристрій має стандартні габаритні розміри 1722х1134х30 мм та невелику вагу 20,8кг.

Компанія-виробник надає 12 років гарантії на деталі та компоненти фотомодуля. Гарантійний термін на збереження лінійних вихідних показників становить 25 років, при цьому на закінчення цього терміну рівень потужності панелі не менший, ніж 89,10%. Тобто, деградація панелі за 25 років експлуатації складає всього 11.10%.
